Hangsicherung an der Hochmoselbrücke



Mein Touristikführer H. P. Kuhn machte mich auch auf die besonderen geologischen Verhältnisse am Eifelhang der Hochmoselbrücke aufmerksam. Es ist ein kriechender Baugrund festgestellt worden, dessen Geschwindigkeit allerdings so gering sei, dass eine Gefährdung der Standsicherheit der Pfeiler 1 bis 3 innerhalb der nächsten 100 Jahre nicht zu erwarten ist. Trotzdem hat man sich entschlossen, den Hang zusätzlich zu sichern. Hierfür werden sechs gigantische Betondübel mit sechs Meter Durchmesser und 1 Meter Wandstärke zwischen Pfeiler 2 und 3 in zwei Reihen 40 Meter tief in die Erde eingelassen. Die Dübelköpfe werden durch Betonbalken verbunden und mit Stahlseilen 60 Meter tief im Berghang verankert.  Die folgenden Bilder machte H. P. Kuhn. Herzlichen Dank für die Erlaubnis, diese Bilder zu zeigen.



Fotoschau im Großbildformat.

Vollbild mit Klick auf ein Bild, dann Funktionstaste F11 zum Wegdrücken der Menüleiste ganz oben im Monitor. Bildwechsel mit Klick auf linke oder rechte Bildseite bzw. Cursor-Tasten links oder rechts. Zurück mit umgekehrter Tastfolge oder der Tastenfolge Esc und F11.

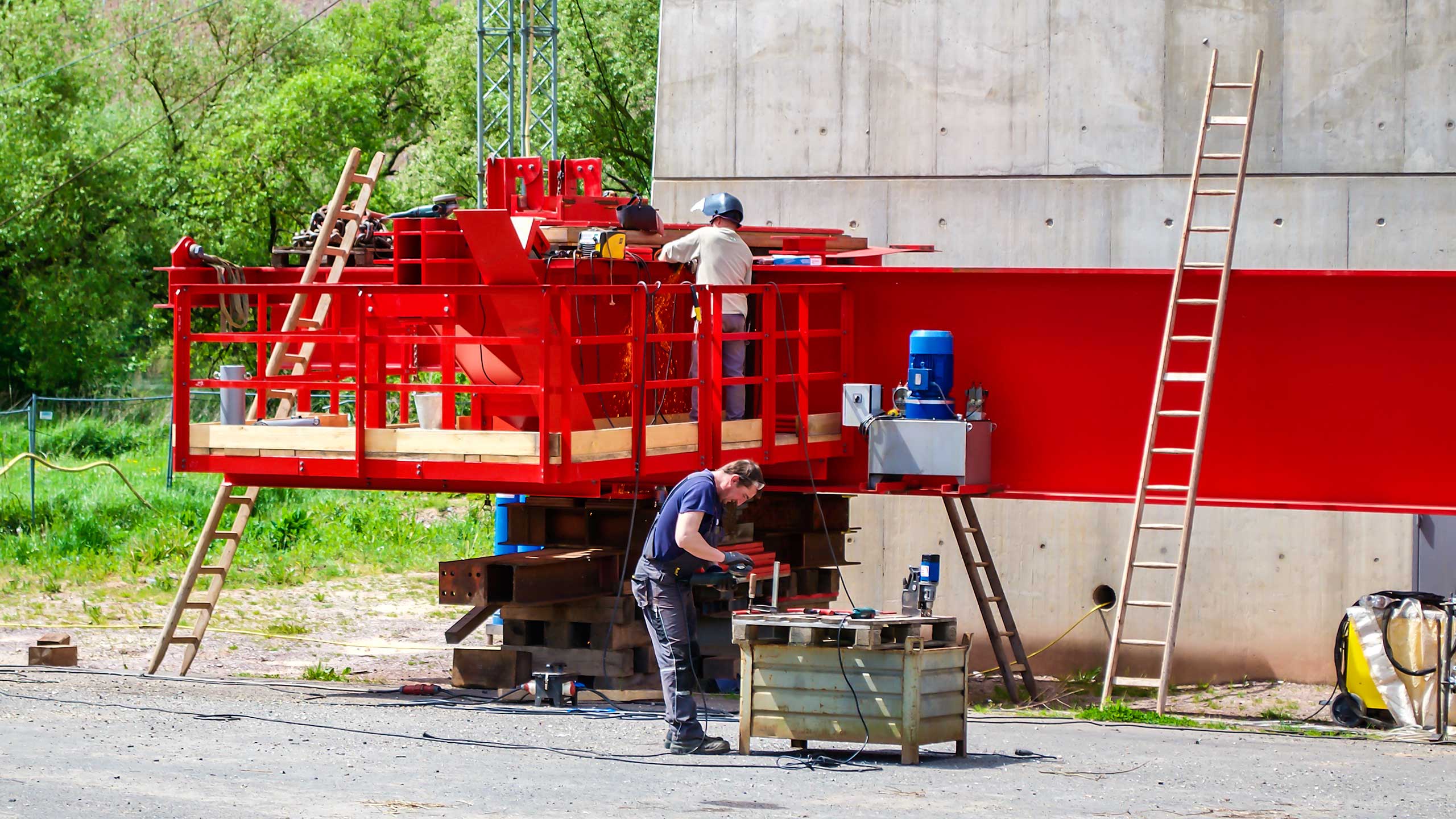

Ein Vorschubbalken der Hochmoselbrücke

wird für die Installation auf einem Pfeilerkopf  vorbereitet

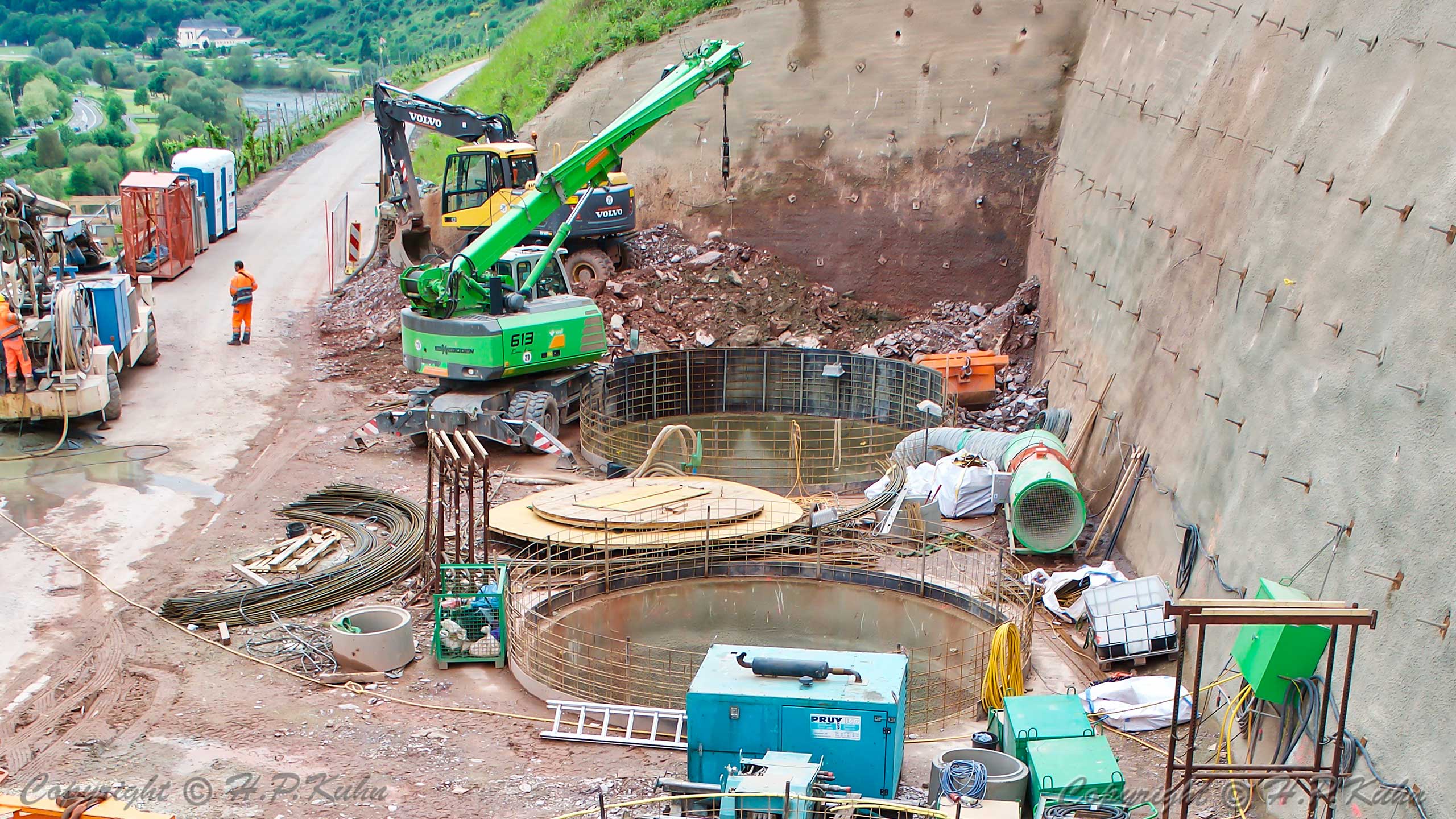

Baustellenübersicht der Hangsicherung

6 Dübelschächte in zwei Reihen, 6 m Durchmesser, 40 m tief

1 Meter Wandstärke hat jeder Dübel

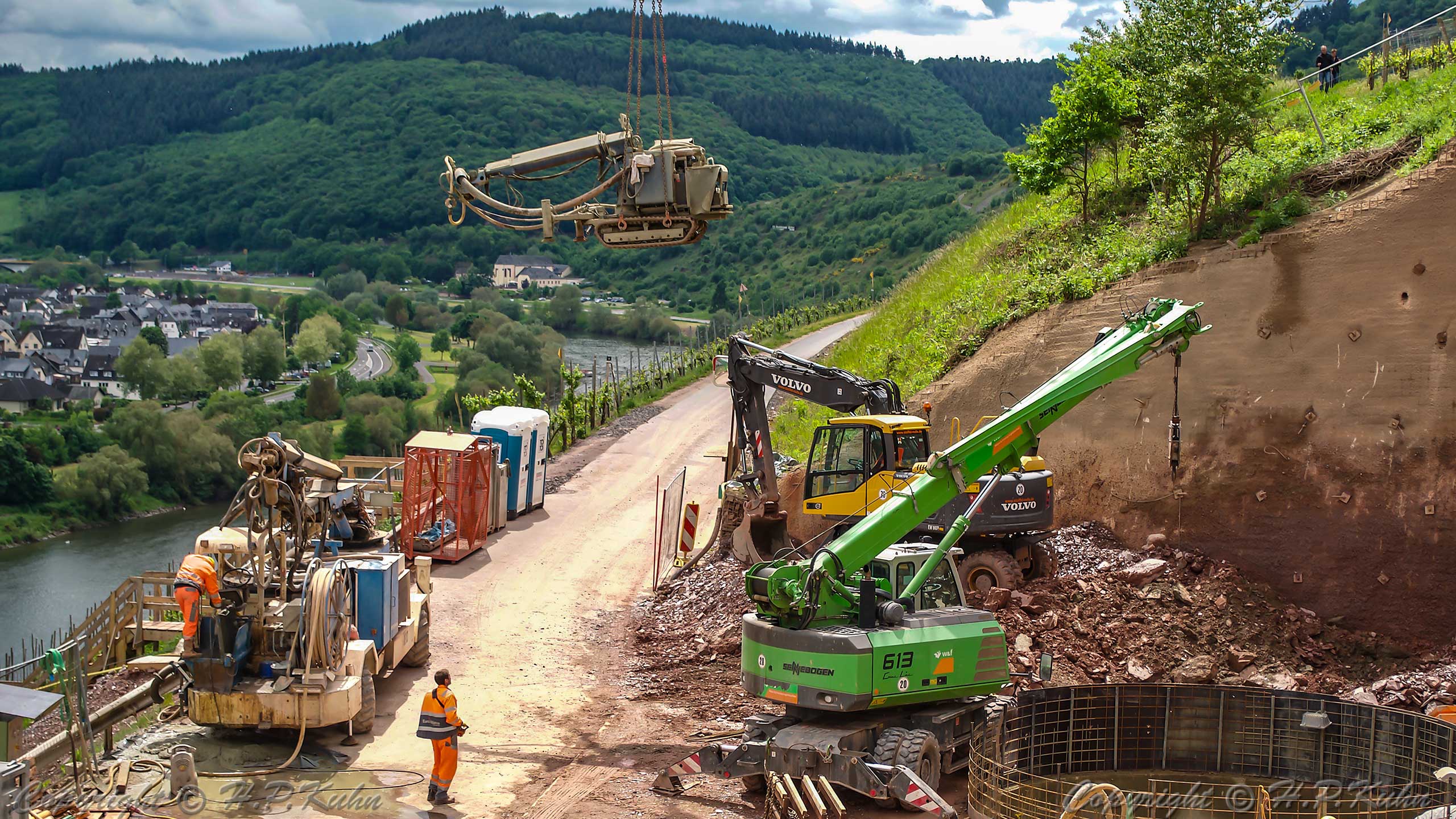

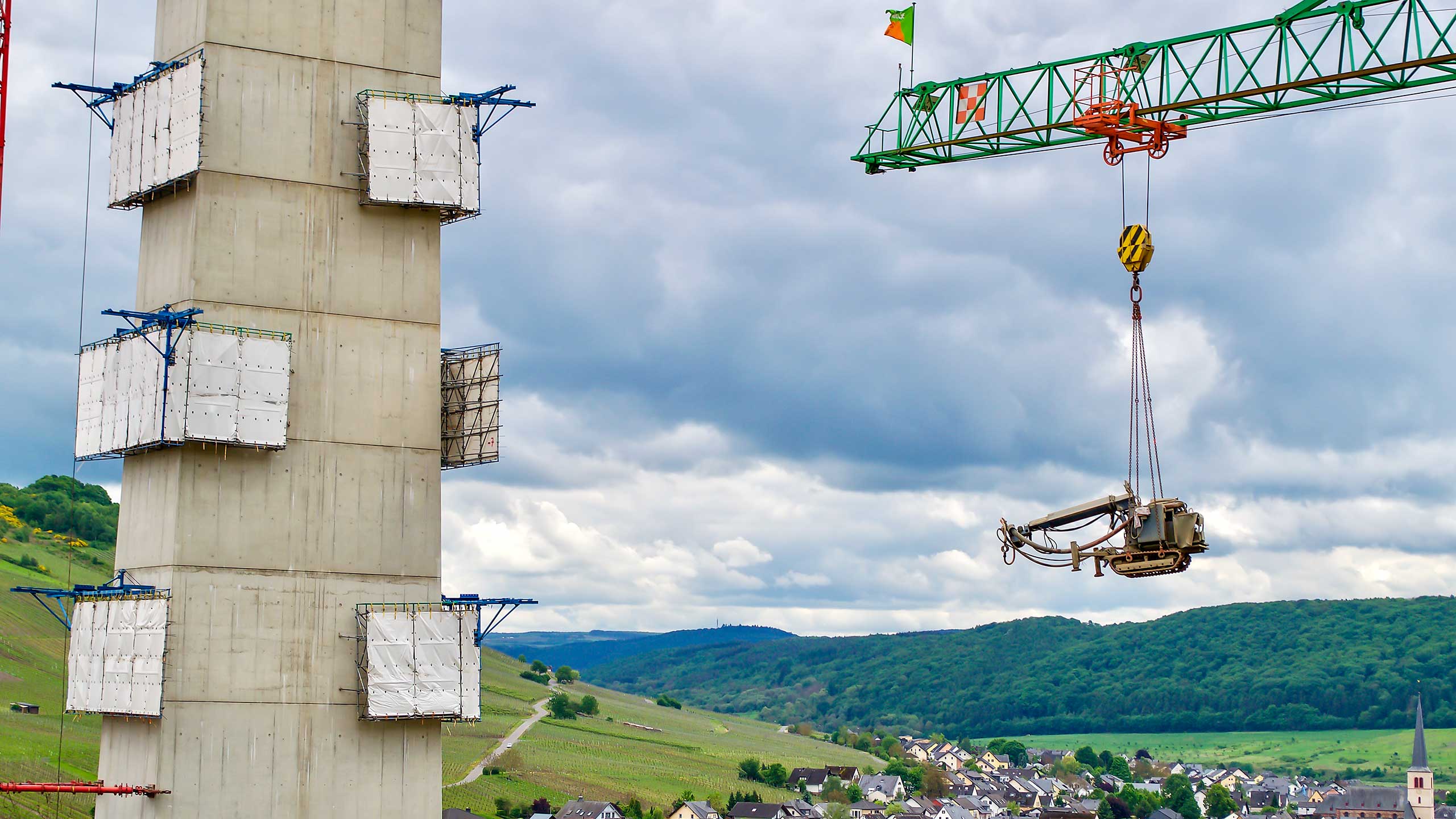

Die "fliegende" Betonspritzmaschine

neben Pfeiler 3

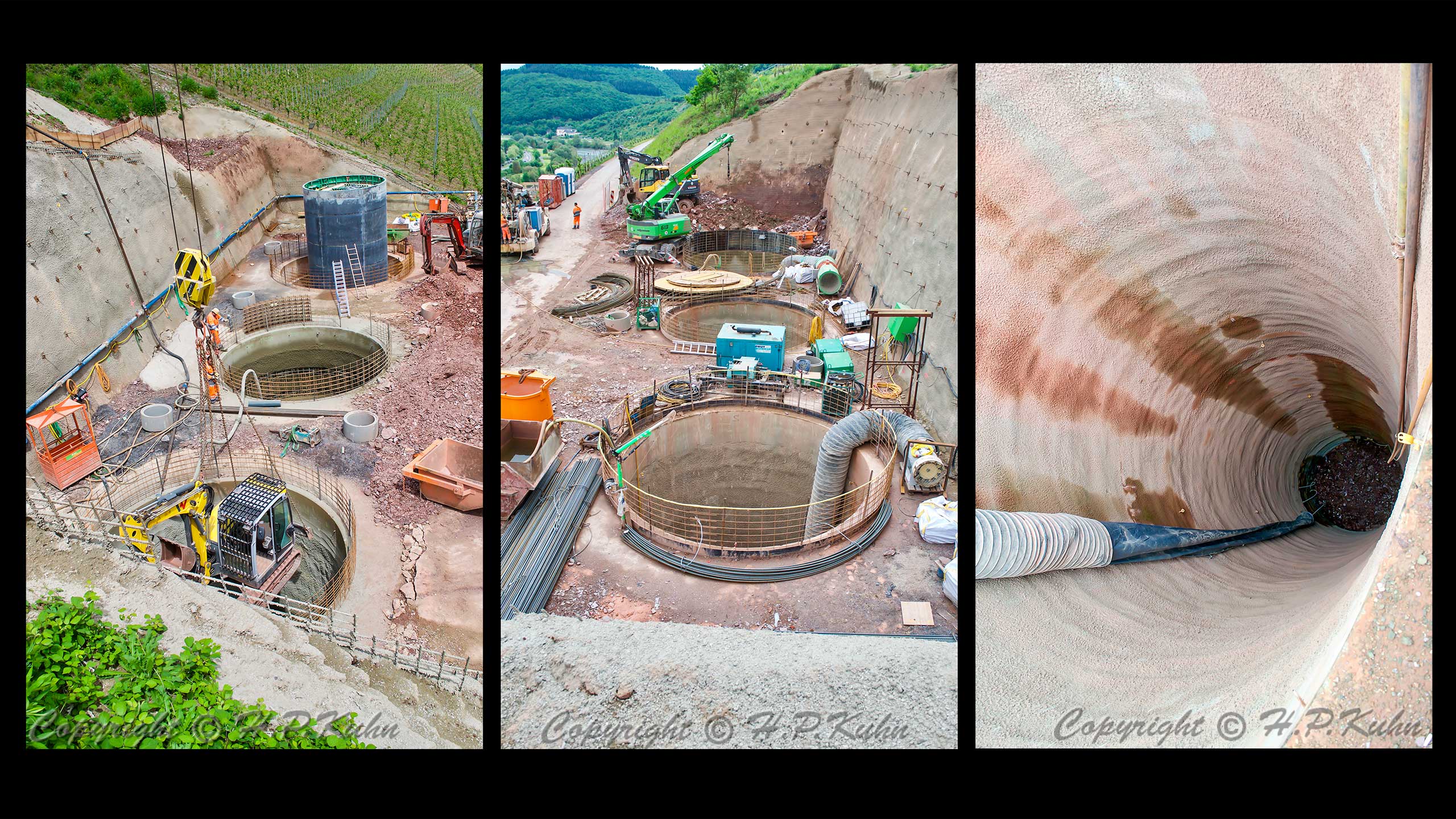

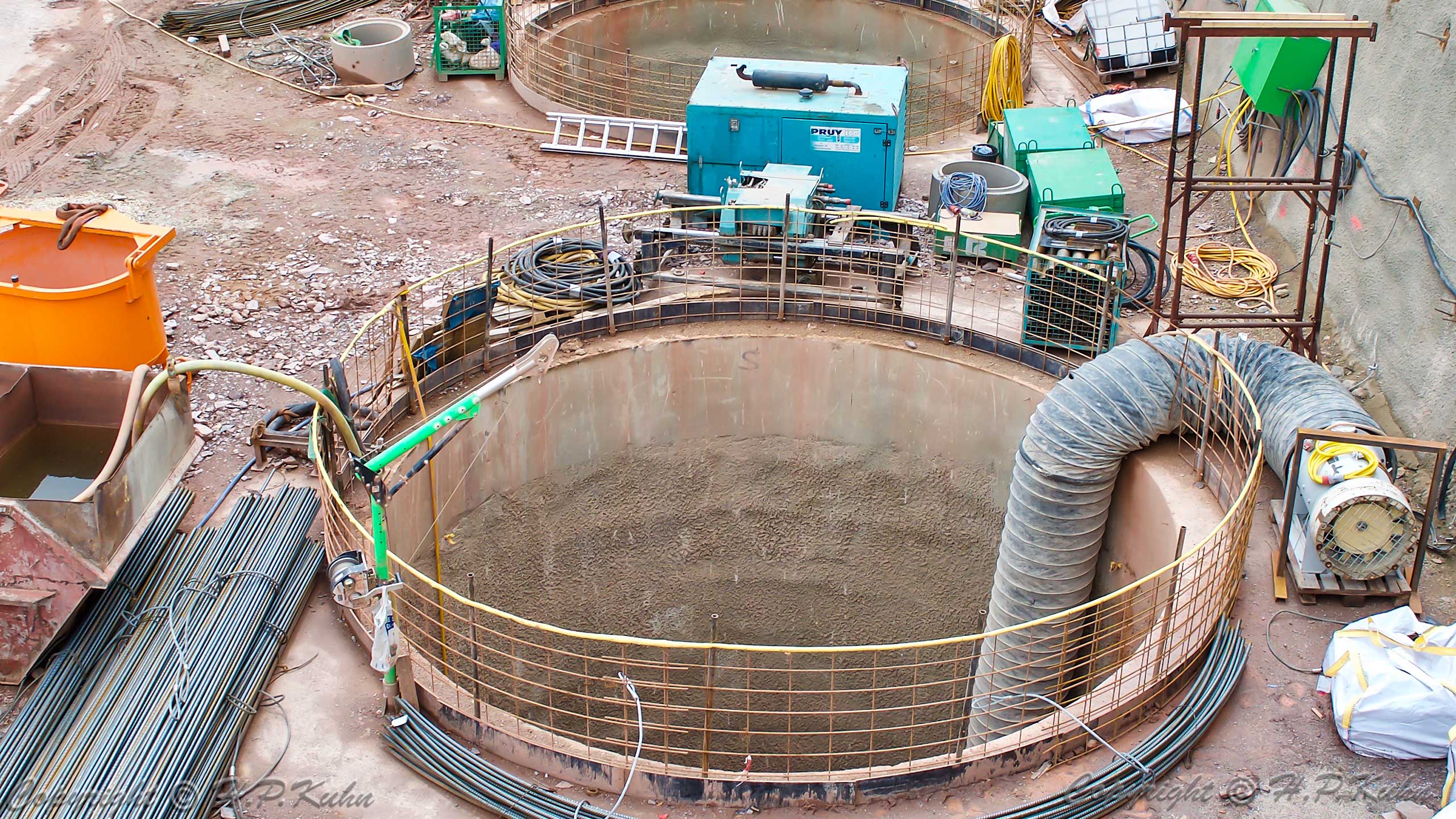

Dübelschächte in Arbeit

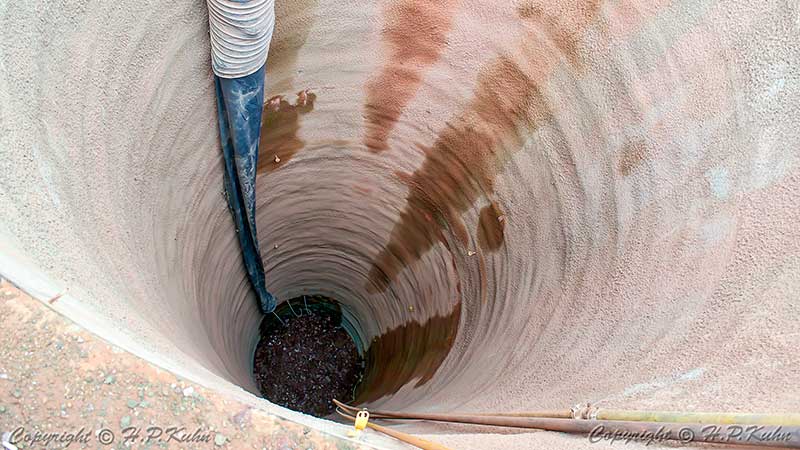

Belüftung eines Dübelschachtes



Die Spritzbetonpumpe wird aktiviert

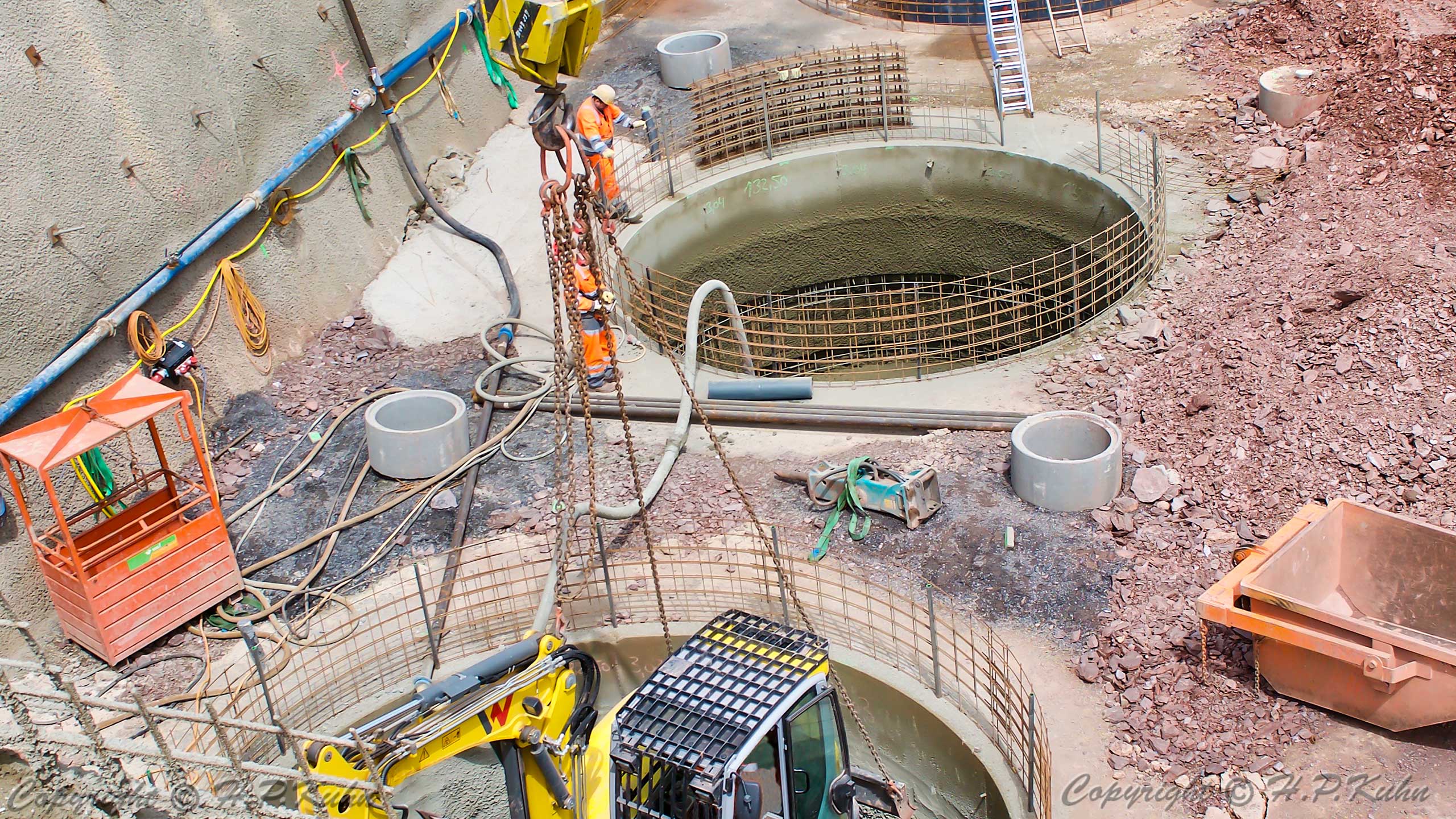

Ein kleiner, wendiger Bagger wird in den Dübelschacht hinab gelassen

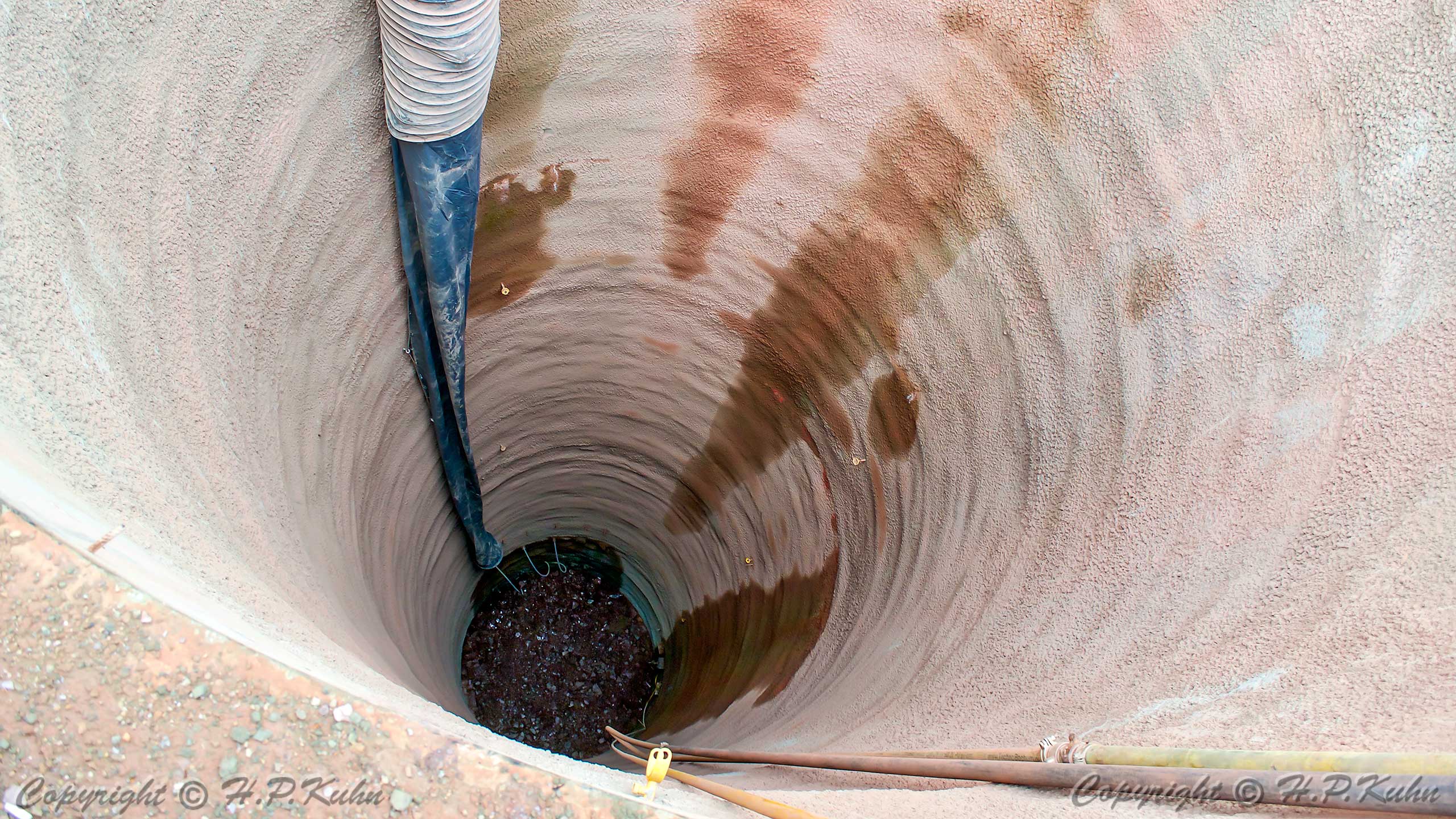

Der tiefe Dübelschacht wird gut belüftet

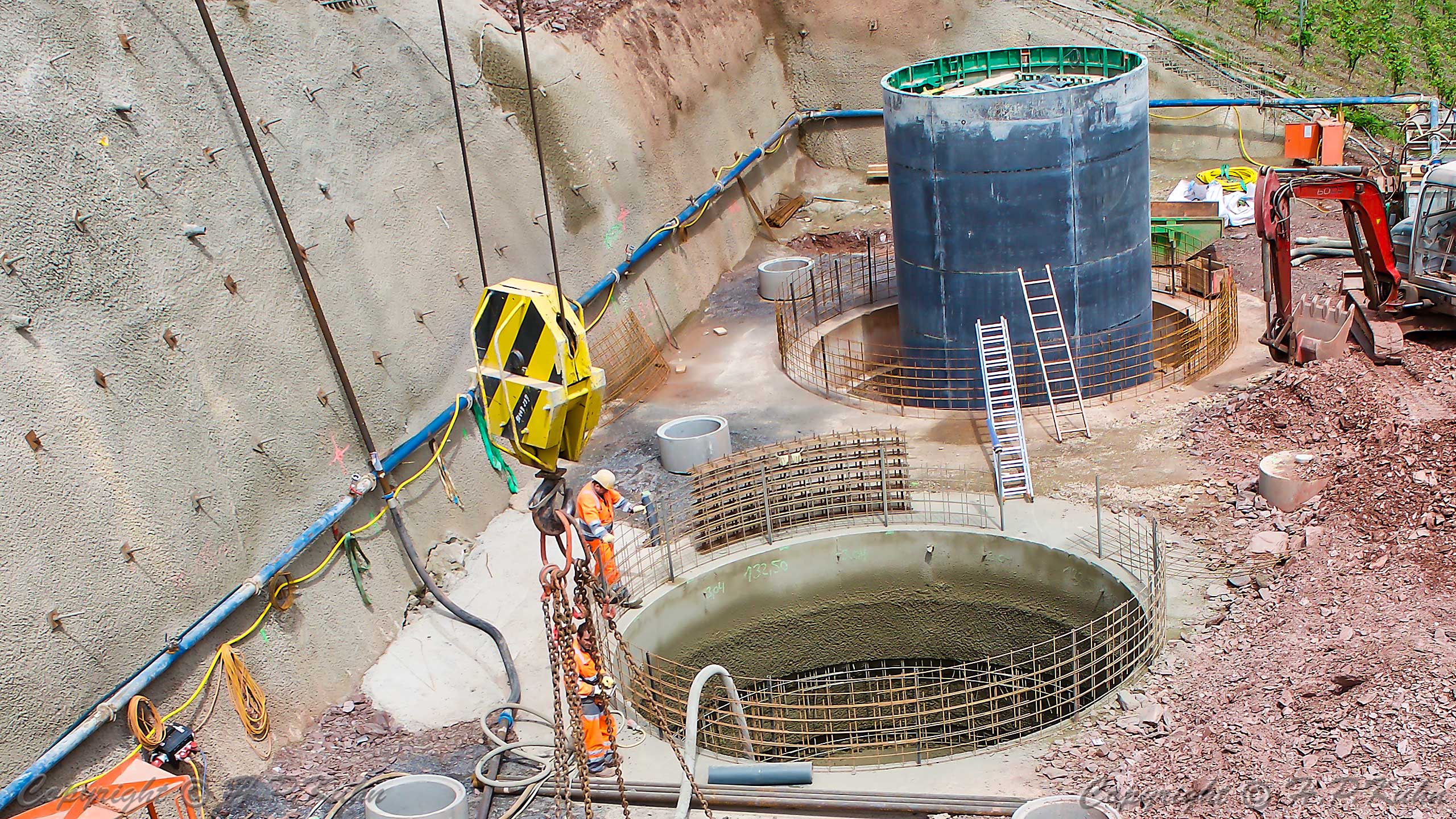

Aus dem hinteren Dübelschacht ragt die Innenverschalung des Dübels

heraus. Die Wandstärke des Dübels ist gut abzuschätzen.

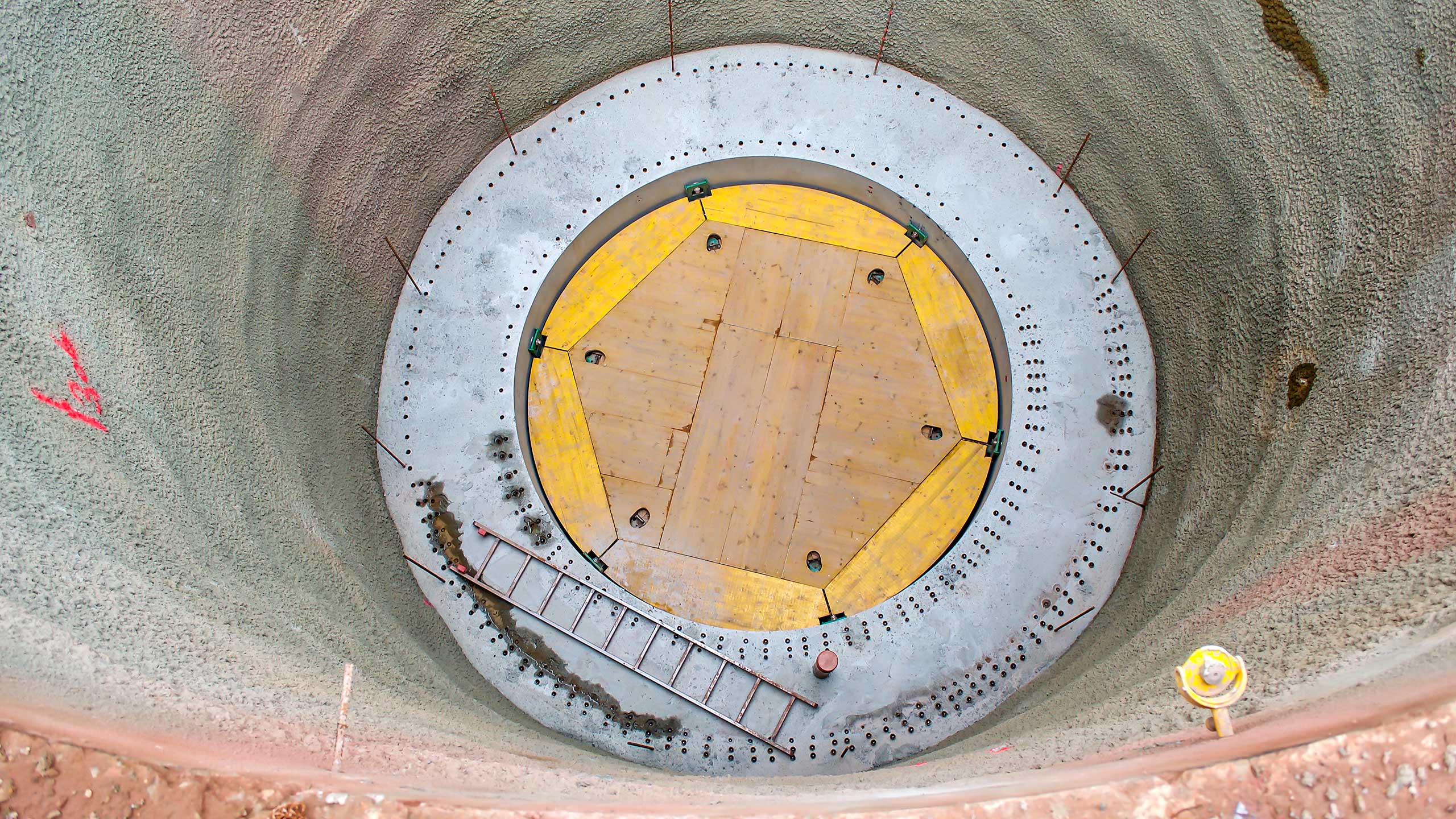

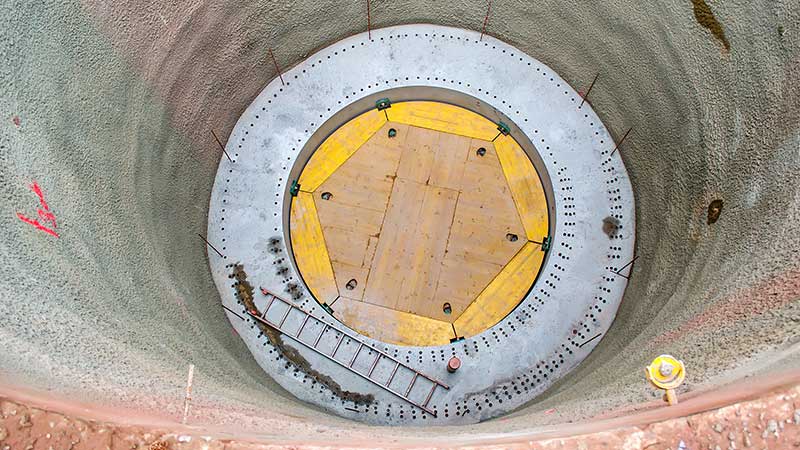

Der Boden eines Dübelschachtes ist hier vorbereitet zum Aufwachsen

der Betonschale des Dübels  mit 1 Meter Wandstärke
